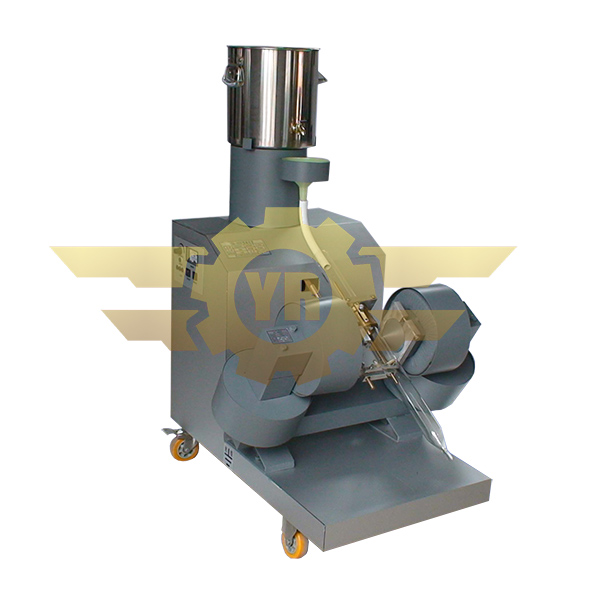

RK/CSG-Φ50磁選管 XCGS-50磁選管 XCQS50磁選管 數控50磁選管
- 產品品牌YR
- 產品型號XCGS
磁選管工作原理及結構簡介
1.工作原理
XCGS-φ50磁選管是在形成電磁鐵的兩極之間，裝有玻璃管，作往復移動和旋擺。被分選的物料試樣，在通過磁場區時，磁性物附著于管壁，非磁性物在機械運動中被水沖刷而排出。
2.結構簡介

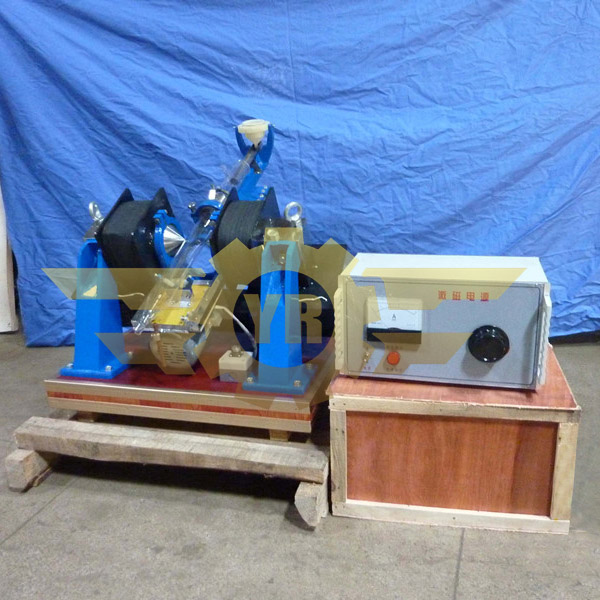

XCGS-φ50磁選管是由主機和控制器組成。其主機如總圖所示：
2.1支架（2）安裝在底座（1）上，用來支撐C形鐵芯（3）和激磁繞組（10）。
2.2在鐵芯上磁極端裝有連接環箍（11），用來連接傳動支架（13）。松開環箍上兩邊螺母，可調節玻璃管安裝角度，一般為30°，調整完成后，擰緊連接環箍（11）上兩邊螺母。注意不要擰的過緊，以傳動機架不能轉動為止。
2.3玻璃管（12）是被嵌在銅套（8）中，通過支架架在兩磁極之間。用手先拿住玻璃管，松開調節螺栓（7），可以調節玻璃管位置，調好后擰緊螺栓（7）。
2.4電機（14）通過蝸輪（5）、蝸桿（4）、曲柄（6）使玻璃管作旋擺運動。玻璃管與水平線角度調節范圍0°～40°。玻璃管行程為40mm，旋擺45°。
磁選管現場安裝
如圖2所示進行安裝：
- 將磁選管主機放在支架上。將控制器放在合適位置。
2.將電源刀閘斷開，連接控制器與電機的電纜線、控制器與電源的電纜線（220V）、控制器與激磁線圈的線。
3.將玻璃管（5）安裝在主機架上，并調整玻璃管安裝角度和位置。
4.安裝漏斗、導流軟管、排流軟管與管夾。
5.水桶架（11）擺放在合適位置，水桶（10）安放在水桶架（11）上。
6.試車：
6.1 先檢查各連接線，確保無誤。再用手盤車，各運動件運行正常，無磕碰。
6.2 合上電源道閘，打開“電源啟動”開關，打開“電源啟動”開關。如有異常，立即關機，檢查原因，重新調試。如運轉正常，關機，關電源，安裝調試完畢。
磁選管使用維護與注意事項
- 處潤調節玻璃管時，首先用手拿住玻璃管，以免玻璃管滑下摔壞。
- 試車前先手動盤車，運行正常再啟動專機。
- 潤滑：
3.1用機油潤滑的給油點：
曲柄連接桿軸承、蝸輪蝸桿、導向架和箍圈、扭轉銅套，以上各點每班注油一次。
3.2用潤滑脂的給油點：
蝸桿軸承、電機軸承滑脂每四個月更換一次。
磁選管用途
XCGS-?50磁選管就是戴維斯分析管.它適用于選煤、礦山、冶金、地質等實驗室。用來測定強磁性礦石的磁性成分的含量。為這些礦石的分選提供參考數據。
磁選管主要技術參數
|
基本參數 |
性能指標 |
單位 |
備注 |
|
|
磁場參數 |
磁極距離 |
52 |
mm |
|
|
磁場強度： |
2500（200KA/m） |
GS |
無級可調 |
|
|
玻璃管參數 |
直徑D |
φ50 |
mm |
|
|
擺動頻率Y |
70 |
次/min |
|
|
|
移動行程L |
40 |
mm |
|
|
|
試料粒度 |
∠0.5 |
mm |
|
|
|
電機 |
電壓 |
220 |
V |
|
|
電流 |
0.8 |
A |
|
|
|
功率 |
250 |
W |
|
|
|
機器重量 |
200 |
kg |
|
|
|
總體尺寸 |
1000x800x500 |
mm |
|
|
