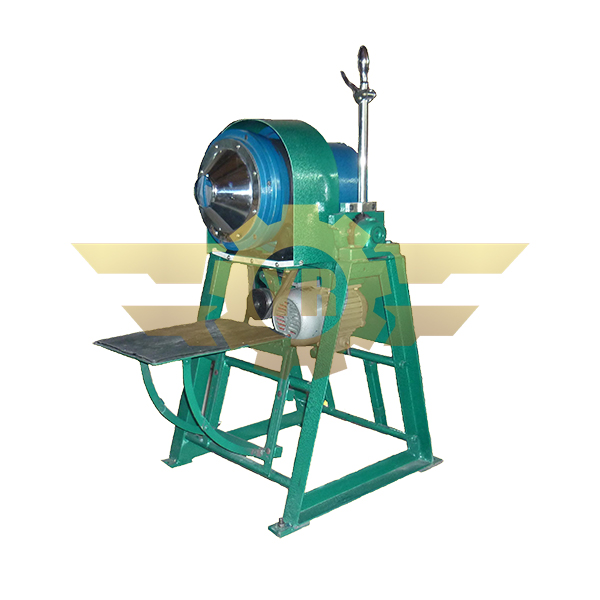

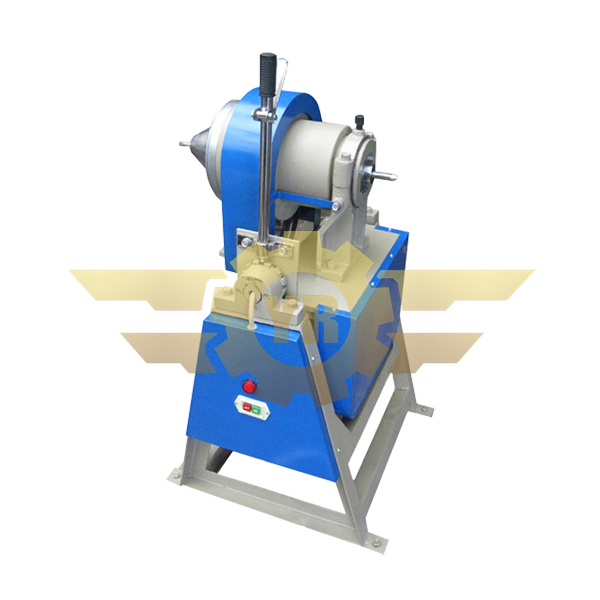

HLXMB—φ200×240棒磨機 XMBφ240×300棒磨機 XMBφ170*240
- 產品品牌YR
- 產品型號XMB,HLXMB
一.設備的主要用途
HLXMB—φ200×240棒磨機（也稱XMB—φ200×240棒磨機），適用于實驗室濕法磨細礦石或其它物料之用，一般物料也可用作干磨。可以將鋼棒與鋼球互換，作球磨機使用，也可作棒磨機使用。棒磨時，磨細產物粒度組成較為均勻，過粉碎現象較小，且效率較高。一般進行礦石可選性實驗研究和人工重砂磨細礦石時，宜采用棒磨。
二.設備的主要技術參數
|
項 目 |
單位 |
XMBφ240×300棒磨機 |
HLXMQφ200×240棒磨機 |
||||||
|
筒體 |
mm |
φ240×300 |
φ200×240 |
||||||
|
容 積 |
L |
13.57 |
7.5 |
||||||
|
磨礦量 |
g |
1000～5000 |
500～10000 |
||||||
|
給礦粒度 |
mm |
≤3 |
≤2 |
||||||
|
產物粒度 |
mm |
≤0.074 |
≤0.074 |
||||||
|
筒體轉速 |
r/min |
96 |
110 |
||||||
|
電機 |
型號 |
|
Y801-4 380V 50Hz |
YL801-4 380V 50Hz |
|||||
|
功率 |
kw |
0.55 |
0.55 |
||||||
|
轉速 |
r/min |
1390 |
1390 |
||||||
|
磨礦 介質 |
用 鋼棒 |
直徑 |
mm |
15 |
18 |
22 |
15 |
18 |
20 |
|
長度 |
mm |
286 |
225 |
||||||
|
數量 |
根 |
33 |
13 |
6 |
17 |
9 |
9 |
||
|
重量 |
kg |
12.8 |
7.5 |
5.0 |
4.9 |
4.2 |
4.2 |
||
|
用 鋼球 |
直徑 |
mm |
20 |
25 |
30 |
20 |
25 |
30 |
|
|
數量 |
粒 |
290 |
115 |
37 |
136 |
52 |
29 |
||
|
重量 |
kg |
9.6 |
7.4 |
4.1 |
4.4 |
3.3 |
3.7 |
||
|
外形尺寸 |
mm |
1052×615×1160 |
1052×615×1160 |
||||||
|
重量 |
Kg |
200 |
186 |
||||||
表中鋼棒或鋼球配比為理論推薦值，根據物料不同用戶可通過系統實驗另行選擇配比。
三.設備主要結構說明
球墨鑄鐵筒體與大皮帶輪用螺釘聯為一體。筒體一端為開口，另一端為空心軸頸；兩端分別支承在一對托輪和一個主軸承上。主軸承座和托輪架分別裝在可轉動180°的支承板上。支承板用兩個軸承座裝在機架上。支承板通過回轉操縱手把及定位板，可以從水平左右偏轉用22.5°、67.5°及90°，以完成裝礦、排礦、倒棒和充注防銹石灰水等動作。
筒體右端有給礦口塞，左端有排礦口蓋。工作時用一專門扳手，按順時針?lè)较驍Q緊壓緊螺栓，使排礦口蓋上的密封橡膠墊與筒體端面密合而起密封作用；排礦時，只需逆時針?lè)较驍Q動壓緊螺栓三、四轉使蓋子向外退出6～10毫米，不用將蓋子取下即可排礦。在排礦口端安設了集漿罩。在設計工作轉速內完全消除了轉動清洗時礦漿飛濺的現象。
電機及中間軸裝在支承板下面，以便與上部的重量配置均衡。傳動的兩級皮帶每級均可調節皮帶松緊，以保證合適的磨礦工作轉速。皮帶的調整是由支承板上的T型槽滑道和中間軸板座板上的長孔分別進行。
為適應多種接礦容器的使用，折疊式接礦滑架可以上下升降使用。機器的電器均已安裝好，接上電源和地線，即可使用運轉。
四.設備的安裝、使用和維護
安裝：⑴本機不另需基礎或工作臺，使用、移動均很方便；⑵設備安裝定位后，即可清理包裝雜物，檢查潤滑情況，接上電源和地線試開車，確定運轉方向；⑶利用廢舊物料及磨礦介質進行清理運轉，直至將磨礦介質和內筒壁清理干凈。⑷將筒體向排礦端偏轉90°，注滿防銹用的石灰水并塞緊，即可存放備用。
使用：⑴按潤滑要求進行潤滑；倒出防銹用石灰水；⑵將筒體向排礦端偏轉至第一格位置（即22.5°）， 開車后用清水沖洗磨礦介質及筒壁。必要時按正常磨礦程序用欲磨物料洗磨磨礦介質和筒壁；⑶關閉排礦口，依次加入水、礦物和藥料，關閉給礦口，將筒體恢復至 水平位置，開車正常磨礦；⑷工作完成停車后，將筒體向排礦端偏轉至第一格位置，打開排礦口，將礦漿排出。取下給礦口塞，用膠管引入清水，清洗內筒，開車并 向排礦端來回偏轉定位手把，使鋼棒和內筒清洗干凈，排凈清水；⑸關閉排礦口，將設備擦拭干凈或注滿防銹用的石灰水，關閉給礦口，直至下次使用。
維護：設備的潤滑點共四處。⑴筒體主軸承每次工作時擰動油杯蓋半圈；⑵中間軸兩銅套位，每月工作前擰動油杯蓋半圈；⑶支承板兩軸承位，用機油每季加三、四滴油即可；⑷電機兩端滾動軸承，每年換油一次。
油杯根據需要隨時加滿。主軸承及中間軸用鈣基潤滑脂。建議不要采用鈉基潤滑脂。
