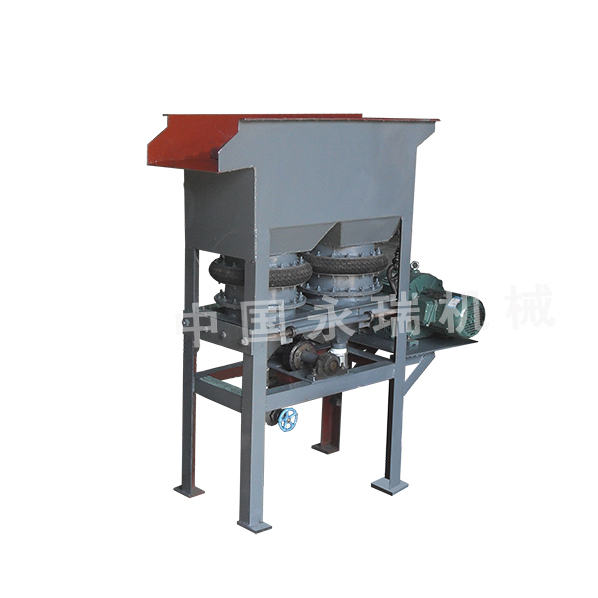

隔膜跳汰機
- 產品品牌永瑞
- 產品型號
跳汰機工作原理：
跳汰機屬于深槽型中選設備。所有的跳汰機均具有跳汰室。鼓動水流運動的作機構和產品排出機構。跳汰室內篩板由沖孔鋼板、編織鐵篩網或箅條做成，水流通過篩板進入跳汰室應使床層升起不大的高度并略呈松散狀態，密度大的顆粒因局部壓強及沉降速度較大而進入底層，密度小的顆粒則轉移到上層。當水流下降時，密度大的細小顆粒還可通過逐漸緊密的床層間隙進入下層，補充按密度的分層鼓動水流運動的機構在早年采用活塞，活塞室設在跳汰室旁側，下部連通，由偏心連桿機構帶動活塞上下運動。

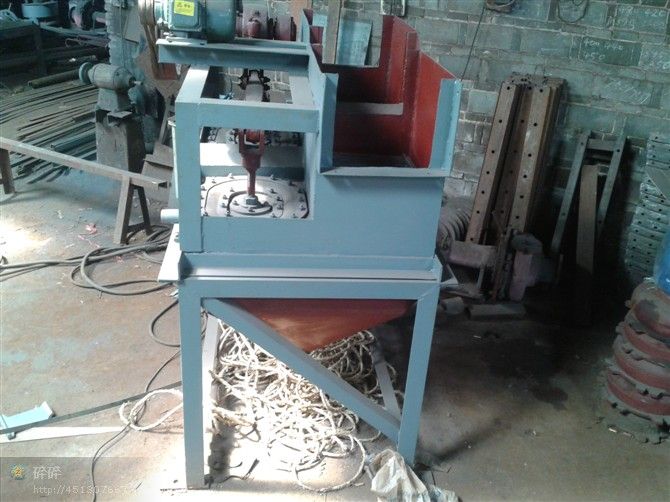

隔膜跳汰機結構由：機身、傳動裝置、分水器、隔膜和活栓等主要部分組成，機體有兩個大小的跳機斗，每個隔膜斗用不到底的隔板將其分成跳汰區和隔膜區兩部分。跳汰過程是靠橡膠隔膜作上下往復運動所造成介質(水)的鼓動來進行。電動機通過三角皮帶帶動大皮輪轉動，使偏心軸上的連桿上下運動，與此連桿連接的搖臂也上下運動，搖臂上另有二連桿連接橡膠隔膜、從而使隔膜獲得上下往復運動，進行跳汰。
根據被處理礦石的粒度，可以變更連桿的沖次和選取不同的沖程，以便獲得最好的跳汰的效果。變更沖次的方法是更換小皮帶輪，可有兩種沖次：322次/分鐘；420次/分鐘。選取沖程方法為松開緊定螺釘和螺帽、拉出定位銷、轉動偏心調整套與偏心軸之間的相對位置，可有11種不同的沖程(0—25.3mm).
由于工作篩的上面加了一個篩子，故跳汰機可用于處理粒度不均勻的物料。(注：此篩根據訂貨要求可不供給)入選原礦被送入跳汰室后，由于隔膜的鼓動作用，礦粒在介質中被按比重分層；細而重的礦粒通過人工床顆粒的間隙和篩孔，沉集在跳汰斗的儲礦中、上層粗而輕的礦粒(礦物)被介質流沖向篩子末端的排礦口，由于后跳汰室比前跳汰室的位置低50mm，故輕礦粒經過前室尾板溢出而進入后室，再次受到跳汰。根據需要可調節尾板位置的高低，以控制排礦量的大小。儲放斗中的精礦定期由排礦管排出。
產 品 應 用 范 圍：
用于選別金、錫、鎢、鈦、赤鐵、鐵礦、煤等礦物，特別是在錳礦選礦領域中得到了廣泛應用。
