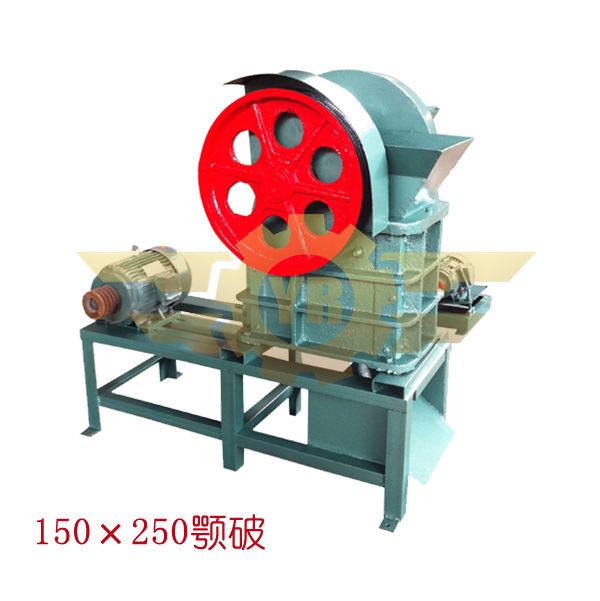

PE、XPC、PEF系列破碎機 密封顎式破碎機 負懸掛150x250顎破
- 產品品牌YR
- 產品型號PE、XPC、PEF
該系列設備用于破碎抗壓強度小于450MPa的各種礦石、巖石以及各類脆性物料。

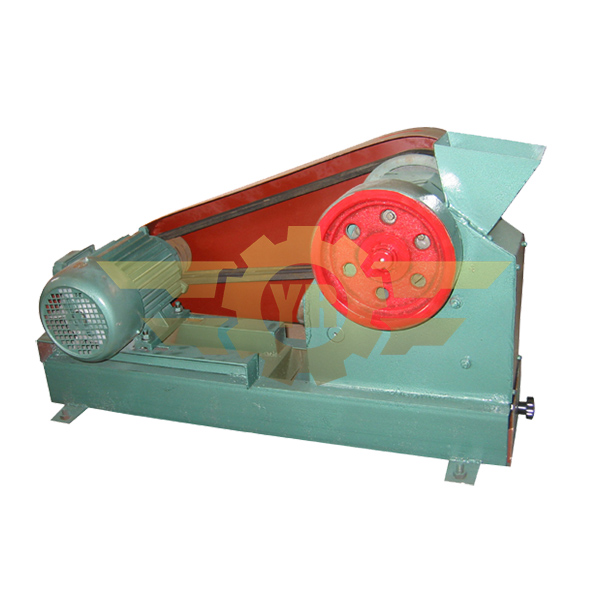

顎式破碎機使用原理
本機器主要由機體、偏心軸、顎板以及調節機構等主要部份組成，經三角皮帶將動力傳給連桿帶動活動板破碎物料，出料粒度通過調節螺母螺桿以及頂板座、滑動座予以調節。
機體是由12-16毫米鐵板焊接制成，當壁裝有固定顎板，后壁裝有彈簧和鎖緊螺母，兩側均裝有襯板，側板上方裝有二滑動軸承，用以支撐偏心軸。偏心軸支撐于滑動軸承孔內，下面通過肘板與調節機構相連。
調節機構主要由調節螺母，活動部件，橫桿以及調節螺栓等組成，主要作用是根據需要調節和控制出料粒度，旋轉螺母使螺栓帶動活動部件，上升或下降借助彈簧的力量使板座通過活動部件帶動螺栓運動，從而達到調節控制的目的。
顎板采用耐磨性好的高錳鋼鑄成。
顎式破碎機主要用于各種中等硬度的巖石或礦石，是冶金、地質、建材、化工等行業實驗室和化驗室中的重要設備。也可用于規模不大的礦石破碎生產中。
PE、XPC顎式破碎機技術參數
|
型號 |
60x100 |
100x100 |
100x150 |
200x150 |
150x250 |
|
進料粒度（毫米） |
≤50 |
≤80 |
≤90 |
≤100 |
≤125 |
|
出料粒度（毫米） |
6-15 |
5-25 |
5-25 |
6-38 |
10-40 |
|
主軸轉速（轉/分） |
650 |
500 |
500 |
500 |
285 |
|
生產量（公斤/小時） |
50-400 |
200-1800 |
400-1800 |
400-300 |
700-5000 |
|
電動機功率（千瓦） |
1.5 |
3 |
3 |
3 |
5.5 |
PEF系列顎式破碎機
主要有機架、偏心軸、動顎座、固定顎板座、調整偏心軸、襯板等組成 ；由電動機通過帶輪帶動偏心軸轉動 ,動顎座隨著偏心軸按照已調整好的軌跡進行運動時帶動著動顎板運動 ,并與相對的固定顎板座上固定顎板碰撞擠壓 ,從而將破碎腔內的物料按所需的要求予以破碎 。
排料口的尺寸由調整偏心軸上的調整座調節調整偏心軸的位置 ,從而達到所需的粒度 。
|
型號 |
PEF100x60 |
PEF100x125 |
PEF125x150 |
|
進料口尺寸（毫米） |
100x60 |
100x125 |
125x150 |
|
進料粒度（毫米） |
≤50 |
≤80 |
≤100 |
|
出料粒度（毫米） |
0.1-15任意可調 |
6-25任意可調 |
6-35任意可調 |
|
主軸轉速（轉/分） |
600 |
500 |
500 |
|
生產量（公斤/小時） |
45-550 |
400-1800 |
300-2000 |
|
電動機功率（千瓦） |
2.2 |
3 |
3 |
安裝及使用注意事項
1、機體安裝基礎必須牢靠、平整，以防機體受力不均引起破裂。
2、試車前必須檢查各緊固螺絲是否旋緊，用手轉動皮帶輪是否靈活，發現不正常應以排除方可試車。
3、試車必須空載試車，空試時旋動小手輪以檢查調節機構是否靈活，空載半小時后無異常現象方可使用。
4、破碎物料的硬度最好不要超過中等硬度，以免加快零件的損壞減少壽命。
5、為了出料方便，安裝時可適當提高整機的安裝高度。
本機用于破碎抗壓強度小于450MPa的各種礦石、巖石以及各類脆性物料。
顎式破碎機使用原理
本機器主要由機體、偏心軸、顎板以及調節機構等主要部份組成，經三角皮帶將動力傳給連桿帶動活動板破碎物料，出料粒度通過調節螺母螺桿以及頂板座、滑動座予以調節。
機體是由12毫米鐵板焊接制成，當壁裝有固定顎板，后壁裝有彈簧和鎖緊螺母，兩側均裝有襯板，側板上方裝有二滑動軸承，用以支撐偏心軸。偏心軸支撐于滑動軸承孔內，下面通過肘板與調節機構相連。
調節機構主要由調節螺母，活動部件，橫桿以及調節螺栓等組成，主要作用是根據需要調節和控制出料粒度，旋轉螺母使螺栓帶動活動部件，上升或下降借助彈簧的力量使板座通過活動部件帶動螺栓運動，從而達到調節控制的目的。
顎板采用耐磨性好的高錳鋼鑄成。
顎式破碎機主要用于各種中等硬度的巖石或礦石，是冶金、地質、建材、化工等行業實驗室和化驗室中的重要設備。也可用于規模不大的礦石破碎生產中。
PE、XPC顎式破碎機技術參數
|
型號 |
60x100 |
100x100 |
100x150 |
150x250 |
250x400 |
|
進料粒度（毫米） |
≤48 |
≤80 |
≤90 |
≤125 |
≤210 |
|
出料粒度（毫米） |
6-15 |
5-25 |
5-25 |
10-40 |
20-80 |
|
主軸轉速（轉/分） |
650 |
500 |
500 |
285 |
290 |
|
生產量（公斤/小時） |
50-400 |
50-400 |
48-1800 |
700-5000 |
4000-14000 |
|
電動機功率（千瓦） |
1.5 |
3 |
3 |
5.5 |
15 |
PEF系列顎式破碎機
主要有機架、偏心軸、動顎座、固定顎板座、調整偏心軸、襯板等組成 ；由電動機通過帶輪帶動偏心軸轉動 ,動顎座隨著偏心軸按照已調整好的軌跡進行運動時帶動著動顎板運動 ,并與相對的固定顎板座上固定顎板碰撞擠壓 ,從而將破碎腔內的物料按所需的要求予以破碎 。
排料口的尺寸由調整偏心軸上的調整座調節調整偏心軸的位置 ,從而達到所需的粒度 。
|
型號 |
PEF100x60 |
PEF100x125 |
PEF125x150 |
|
進料口尺寸（毫米） |
100x60 |
100x125 |
125x150 |
|
進料粒度（毫米） |
≤50 |
≤80 |
≤100 |
|
出料粒度（毫米） |
0.1-15任意可調 |
6-25任意可調 |
6-35任意可調 |
|
主軸轉速（轉/分） |
600 |
500 |
500 |
|
生產量（公斤/小時） |
45-550 |
400-1800 |
300-2000 |
|
電動機功率（千瓦） |
2.2 |
3 |
3 |
安裝及使用注意事項
1、機體安裝基礎必須牢靠、平整，以防機體受力不均引起破裂。
2、試車前必須檢查各緊固螺絲是否旋緊，用手轉動皮帶輪是否靈活，發現不正常應以排除方可試車。
3、試車必須空載試車，空試時旋動小手輪以檢查調節機構是否靈活，空載半小時后無異常現象方可使用。
4、破碎物料的硬度最好不要超過中等硬度，以免加快零件的損壞減少壽命。
5、為了出料方便，安裝時可適當提高整機的安裝高度。
